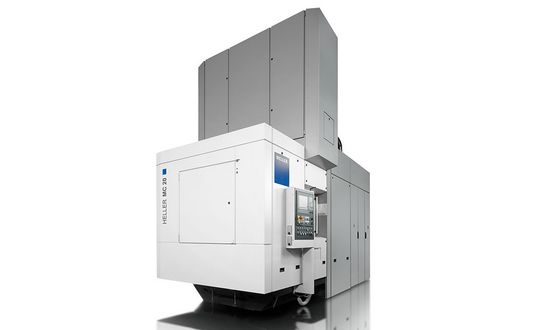

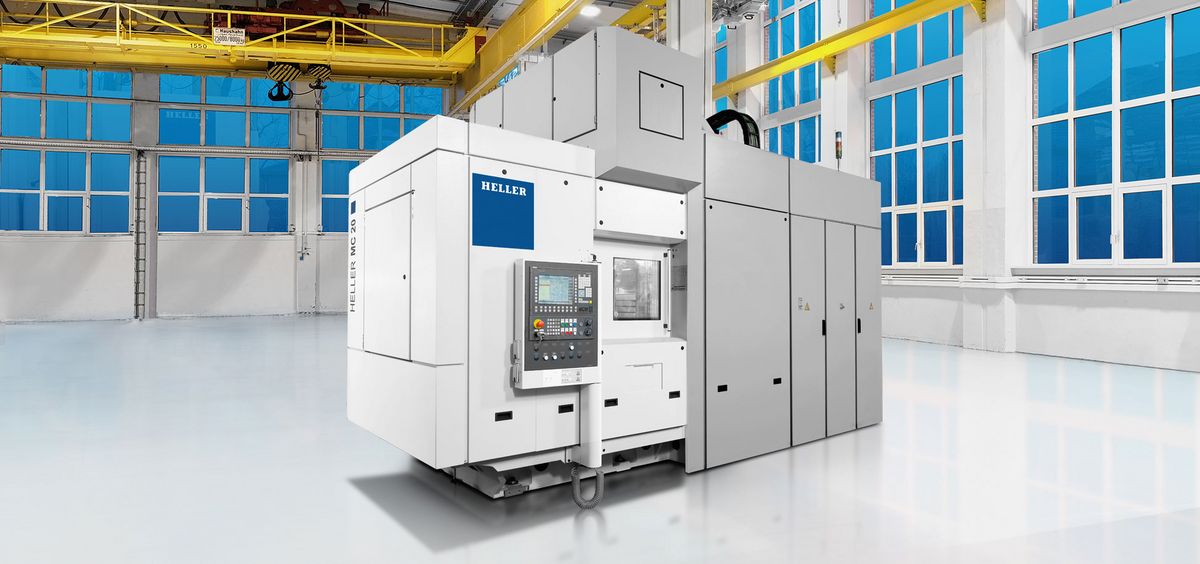

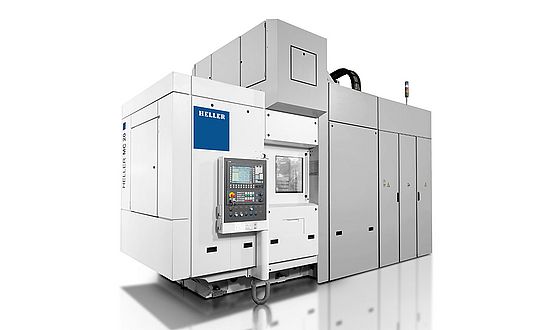

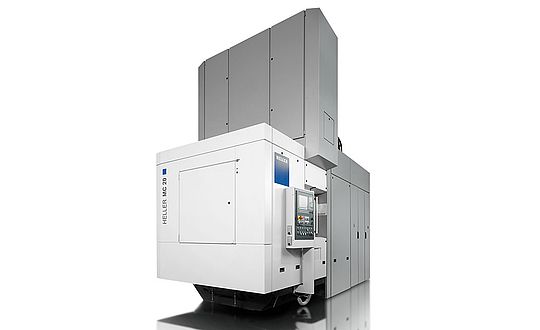

HELLER MC 20: Artistas de conversão confiáveis e de alta precisão para sistemas de fabricação flexíveis

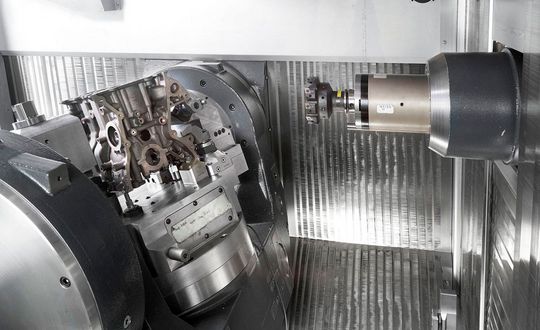

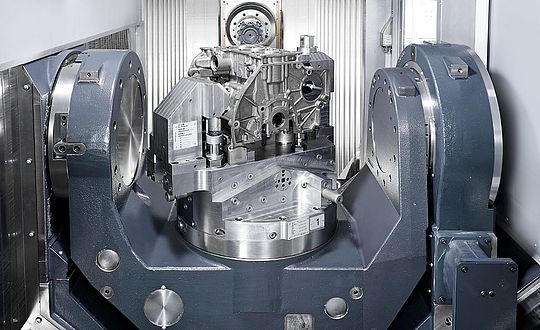

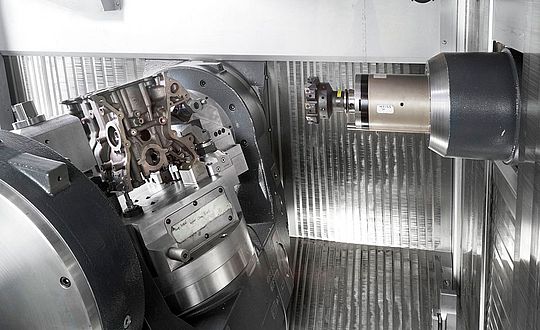

Usinagem de 4/5 eixos na HELLER MC 20
Estrutura básica robusta: Base em forma de cruz e coluna móvel em design do tipo pórtico
- Alta estabilidade e amortecimento do fluxo de forças, graças aos componentes estruturais com topologia otimizada, em ferro fundido
- Fluxo de forças otimizado e construção termossimétrica
- Vasta seleção de unidades de trabalho de concepção robusta
- Trocador de ferramentas automático com dois eixos NC para rápidas trocas de ferramentas
- Seleção de magazines de ferramentas (tipo corrente), adequadas às exigências do processo
Cinemática de 4 ou 5 eixos com fuso horizontal
- A base da máquina suporta os eixos X e Z com disposição em forma de cruz
- A coluna da máquina se desloca na direção X e transporta a unidade de trabalho
- A unidade de trabalho se desloca na direção Y, integrada na coluna da máquina de forma compacta e estável
- Mesa giratória NC (B) ou mesa basculante NC (A) como 4.º eixo se desloca na direção Z e realiza o movimento de avanço
- Versão de 5 eixos com mesa basculante giratória NC (AB)
Dinâmica e rigidez: guias lineares apoiadas em rolamentos de esferas e de rolos e estáveis mancais YRT nos eixos giratórios
- Eixos lineares com guias lineares acionados por fusos de esferas para uma dinâmica elevada
- Sistemas de medição direta, absoluta (réguas de vidro nos eixos lineares) para a máxima precisão e pequena tolerância de posicionamento
- Acionamentos diretos em ambos os eixos giratórios para a versão com mesa basculante giratória NC (AB)
- Contra mancal estável na versão standard para versão com mesa giratória basculante NC (AB)

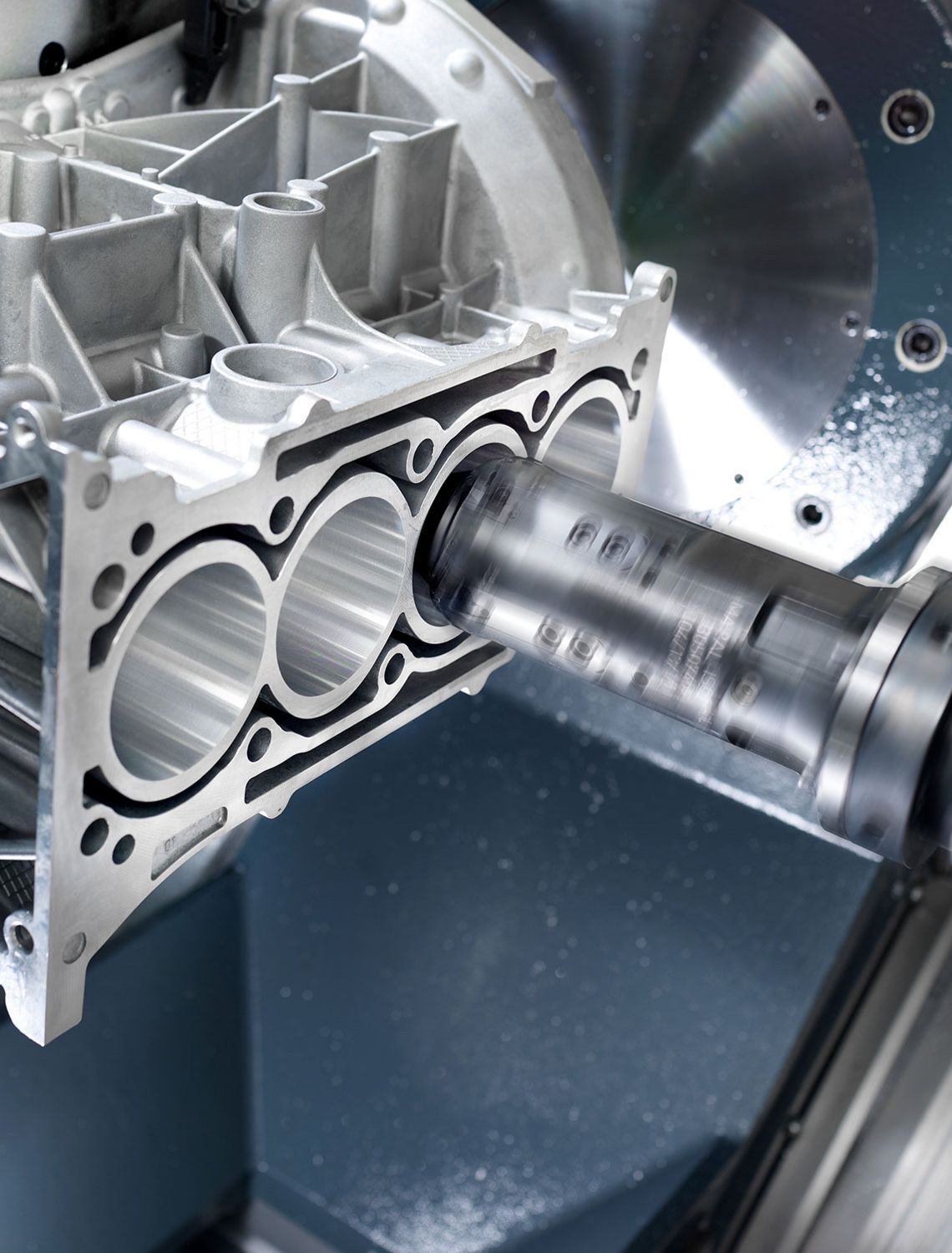

Unidades de trabalho robustas com alojamento de ferramentas HSK-A 63 ou HSK-A 100
- Fuso horizontal para uma queda de cavacos ideal
- Pescoço delgado do fuso, para um mergulho perfeito na peça a usinar
- Carro guia estável, em ferro fundido, com alta capacidade de amortecimento e rigidez de elevada dinâmica
- Máximo desempenho durante a usinagem, graças a uma estrutura compacta e uma carcaça do fuso de dimensões robustas
Opções
- Sistema de eixo expansivo transversal HELLER, em combinação com o fuso EC 100
- Apoio para cabeçotes adicionais HELLER (MSK)
- Indexação de torque HELLER
Magazine de ferramentas (tipo corrente) para uma rápida disponibilização de ferramentas
- 3 magazines tipo corrente com até 88 lugares para máquinas com HSK-A 63 à disposição
- 3 magazines tipo corrente com até 52 lugares para máquinas com HSK-A 100 à disposição
- Posicionamento neutro em relação à área ocupada, acima da área de trabalho
Opções
- Codificação de ferramentas via codechips tipo RFID
- Limpeza dos cones de ferramentas inclusive lavagem e secagem dos cassetes
- Controle de quebra de brocas em paralelo com o tempo operacional
- Ajuda para carregamento manual de ferramentas
Troca de ferramentas rápida para tempos reduzidos de cavaco a cavaco
- Trocador de ferramentas com princípio de elevação e giro: dois eixos NC para uma elevada dinâmica e precisão duradoura
- Estável garra dupla para uma fixação segura
Carregamento direto na produção seriada
- Carregamento de peças a usinar diretamente na área de trabalho (Direct Load)
- Portinhola de carga automática acima da área de trabalho, para carregamento superior com carregador tipo pórtico (gantry loader)
- Carregamento direto no lado frontal da máquina, específico por projeto, possível através de portas deslizantes automáticas
Eixos giratórios modulares selecionáveis
- Mesa giratória NC (B) ou mesa basculante NC (A) como 4.º eixo

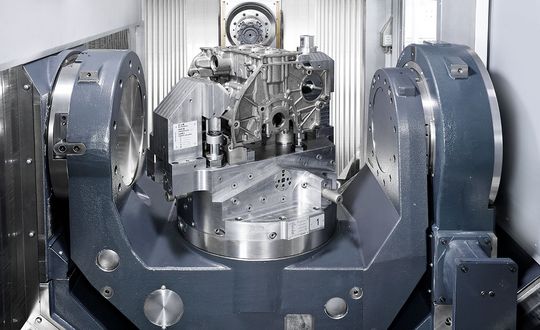

- Mesa basculante giratória NC (AB) para a usinagem em 5 eixos
- Sistema automático de fixação integrado dos eixos giratórios
- Opcional: interface de fluidos de 8 vias para a fixação hidráulica da peça a usinar
Carregamento e descarregamento automático de peças a usinar
- Concepção da máquina de forma ideal para o uso em instalações encadeadas com sistemas de carregadores automáticos do tipo pórtico (gantry loaders)
- Carregamento de peças a usinar diretamente na área de trabalho (Direct Load)
- Portinhola de carga automática acima da área de trabalho, para carregamento superior com carregadores automáticos do tipo pórtico (gantry loaders)
- Carregamento direto no lado frontal da máquina, específico por projeto, possível através de portas deslizantes automáticas
