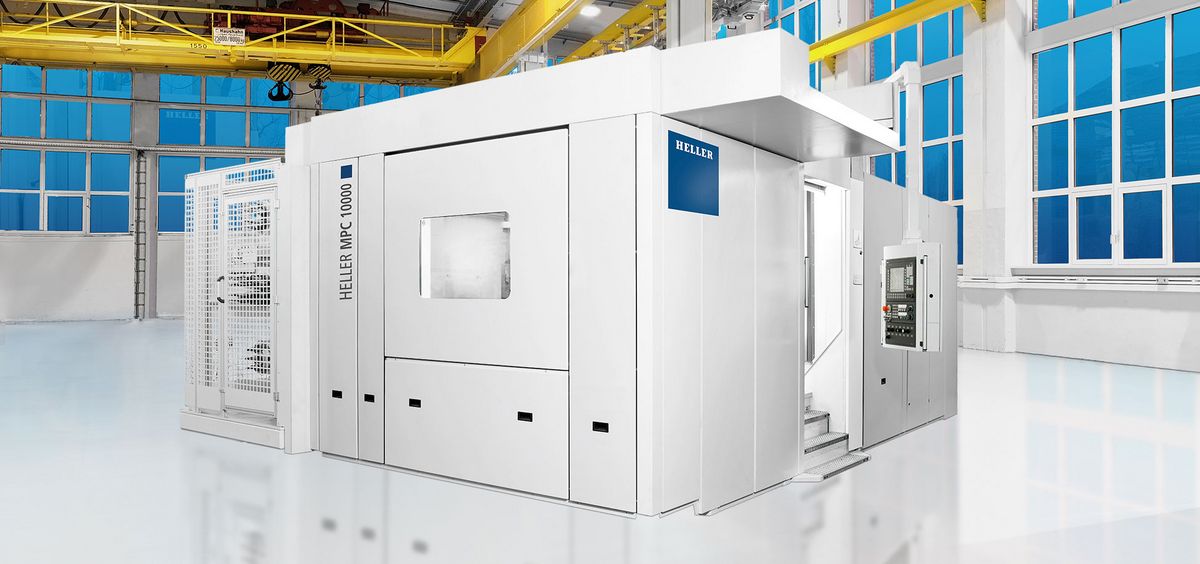

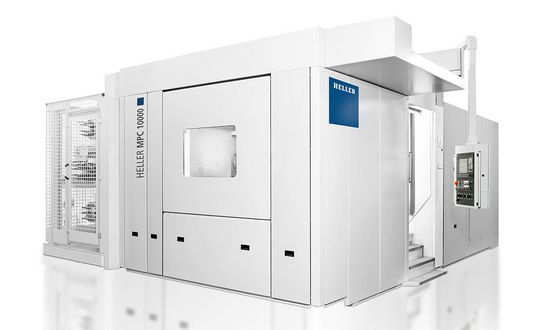

HELLER MPC 10000: O conceito de máquina especial garante estabilidade com a máxima precisão
Usinagem de 4 eixos na HELLER MPC 10000
Estrutura básica robusta: Base em forma de cruz e coluna móvel em design tipo pórtico
- Máxima estabilidade no fluxo de forças, graças aos componentes estruturais com topologia otimizada, em aço
- Máxima flexibilidade através do uso de cabeçotes de usinagem específicos para cada aplicação
- Trocador automático de cabeçotes
- Magazine para cabeçotes de usinagem no lado traseiro da máquina
Cinemática de 4 eixos com unidade de trabalho horizontal
- A base da máquina suporta os eixos X e Z em disposição de base em forma de cruz
- A coluna da máquina se desloca na direção X e transporta a unidade de trabalho
- A unidade de trabalho se desloca na direção Y, integrada na coluna da máquina de forma compacta e estável

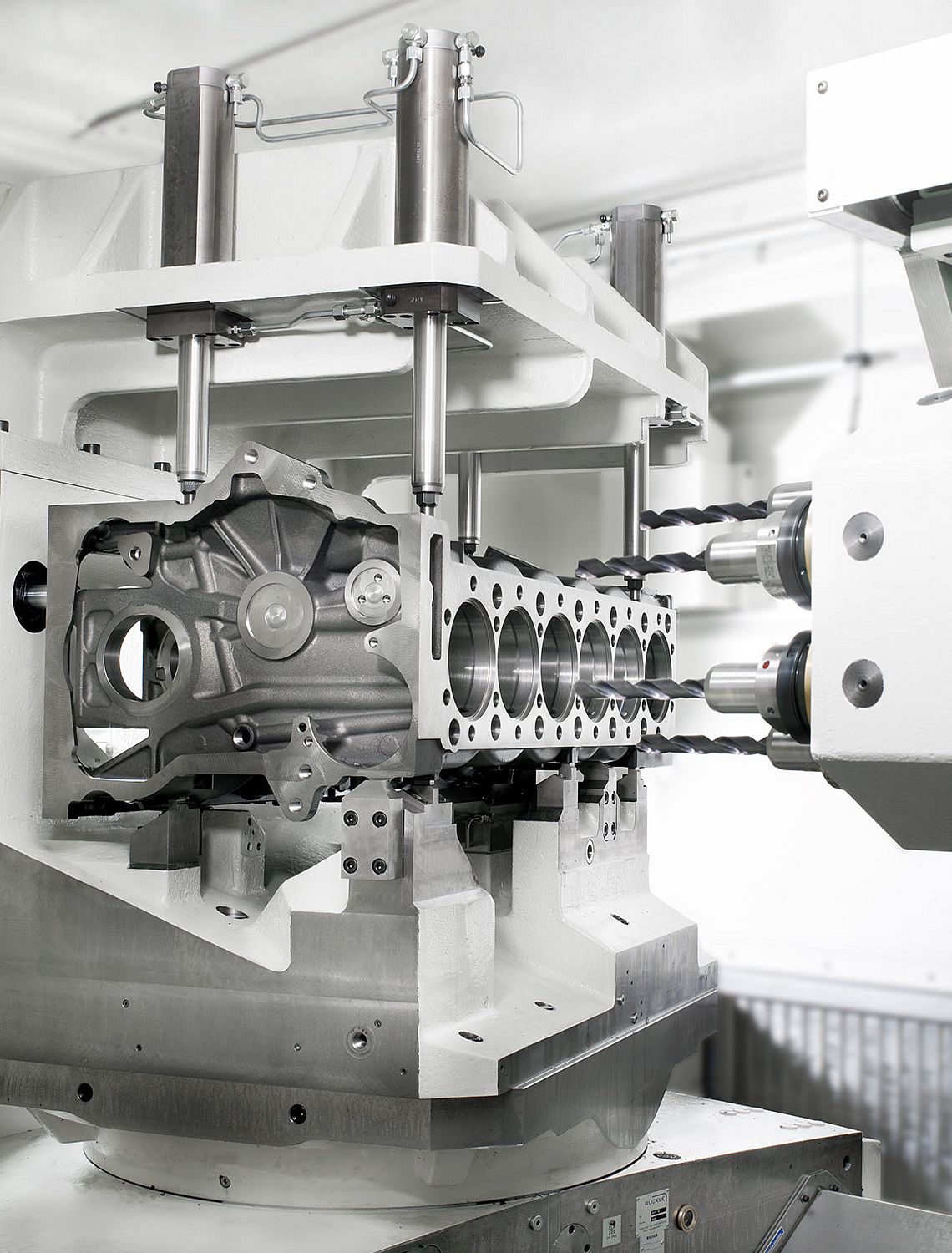

- Mesa giratória NC (B) ou mesa basculante NC (A) como 4.º eixo se desloca na direção Z e realiza o movimento de avanço
Rigidez e as mais elevadas forças de avanço na direção de avanço: guias lineares apoiadas em rolamentos de esferas e de rolos e estáveis mancais YRT nos eixos giratórios
- Eixos lineares com guias lineares, acionados com fusos de esferas para uma dinâmica elevada
- Sistemas de medição direta, absoluta (réguas de vidro em eixos lineares) para a máxima precisão e alta precisão de posicionamento
- Mesa giratória NC com mancal YRT de grande dimensão e fixação automática para a máxima estabilidade e elevados torques de tombamento
- Mesa giratória NC (B) com acionamento por engrenagens, para um elevado torque de fresamento circular e alto grau de amortecimento

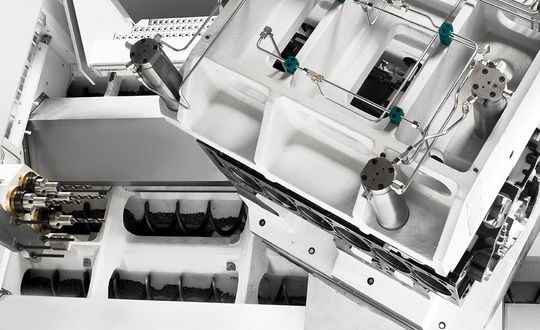

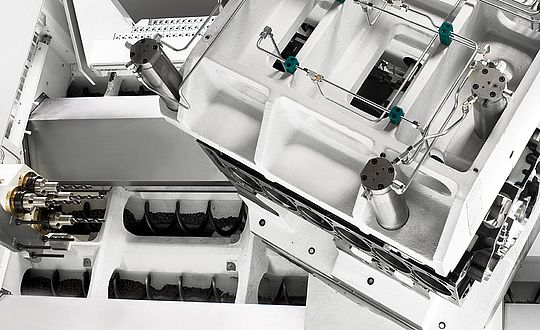

- Mesa basculante NC (A) com acionamento em ambos os lados e fixação integrada

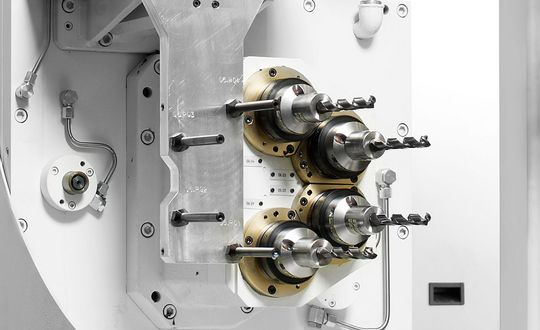

Unidade de trabalho universal para o alojamento automático de cabeçotes de usinagem
- Disposição horizontal para uma queda de cavacos otimizada
- Interface HELLER padronizada com fixação em 4 pontos e transferência de fluidos integrada
- Cabeçotes específicos para a aplicação com uma massa de até 850 kg
- Fornecimento da velocidade de rotação e de torque pela unidade de usinagem

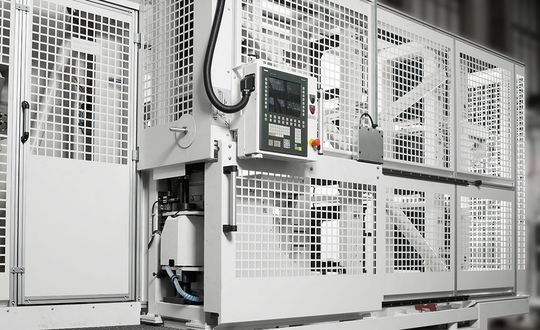

Magazine para cabeçotes de usinagem
- Capacidade de armazenamento de até 8 cabeçotes
- Estação de carga integrada com boa acessibilidade para o carregamento com guindaste
Troca automática de cabeçotes de usinagem
- Trocador automático de cabeçotes com princípio de deslizamento
- Tempo de cavaco a cavaco reduzidos, independente da massa do cabeçote
Carregamento direto para a produção seriada
- Carregamento de peças a usinar diretamente na área de trabalho (Direct Load)
- Escotilha de carga automática acima da área de trabalho, para carregamento a partir do alto com carregador tipo gantry
Eixos giratórios modulares à escolha
- Mesa giratória NC (B) ou mesa basculante NC (A) como 4.º eixo
- Opcional: interface de fluidos com 12 vias integrada, para uma fixação hidráulica da peça a usinar
Carregamento e descarregamento automático de peças a usinar
- Concebido de forma ideal para o uso em linhas encadeadas de produção com sistemas de carregamento tipo pórtico
- Carregamento de peças a usinar diretamente na área de trabalho (Direct Load)
- Escotilha de carga automática acima da área de trabalho, para carregamento a partir do alto com carregador tipo gantry
